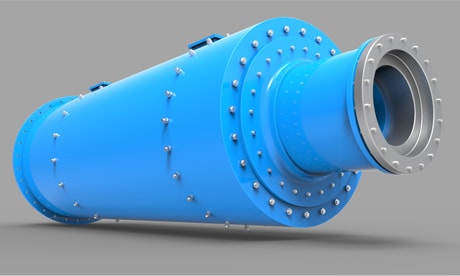

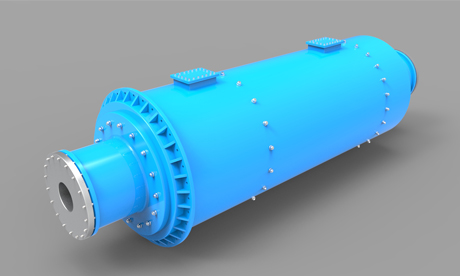

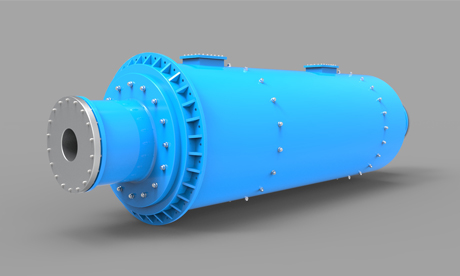

MQ高細高產管磨機

高細高產管磨機是指長徑比在4以上的磨機，筒體可分為兩倉或三倉，又稱水泥磨。管磨機一般用于水泥廠干法粉磨生料和熟料，也可用于化工、冶金等行業，經過特殊改造可用于細磨、高爐水渣或鋼渣微粉。高細高產管磨機一般采用軸瓦支撐，φ3.0×11m以下也可根據用戶要求制作成滾動軸承支承方式。管磨機用于細磨礦渣時，生產能力為所標注產量的30～50%。

應用領域：廣泛應用于水泥、硅酸鹽制品、新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

裝球量：4.8~172t

筒體轉速：16.3~30r/min

生產能力：生料：0.4~85t/h 熟料：0.3~62t/h

適用物料：可用于細磨、高爐水渣或鋼渣微粉等，例如，粉煤灰、石灰石、石英砂、鋁粉、煤粉、鋼渣等。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
工作原理
產品參數
應用案例
相關產品
在線咨詢

產品特點

中心傳動和邊緣傳動形式

高細高產管磨機采用中心傳動和邊緣傳動的傳動形式，對物料的適應性強，生產能力大，可滿足現代化工業生產的要求。

有很好的密封性，不漏油、不漏灰

管磨機與中空軸或傳動接管等動靜結合部設有專用密封，保證其不漏油、不漏灰。

自動化程度高，操作簡單快捷

整個磨機系統采用PLC控制，可實現對磨機支承裝置和減速器全部軸承及潤滑油進行溫度巡檢和機體振動的檢測，并可與中央控制室實現計算機聯控。

可適應不同生產工藝

可以適應水泥生產不同工藝條件下的操作，如可干磨，也可濕磨，可將烘干和粉磨同時進行，可開路粉磨，也可閉路粉磨。

工作原理

管磨機，水泥磨機里當圓筒繞水平軸線以一定轉速回轉時，裝在筒內的介質和原料在離心力和摩擦力的作用下，隨著筒體達到一定高度，當它們自身的重力大于離心力時，便脫離筒體內壁拋射下落或滾下，由于沖擊力而擊碎礦石。同時，在球磨機動轉過程中，磨礦介質相互間的滑動運動對原料也產生研磨作用。

產品參數

規格型號	筒體尺寸(mm)		筒體轉速(r/min)	裝球量(t)	生產能力(t/h)		功率(kw)
規格型號	直徑	長度	筒體轉速(r/min)	裝球量(t)	生料	熟料	功率(kw)
MQ1245	1200	4500	30	4.8	0.4-3.8	0.3-2.8	45
MQ1557	1500	5700	27	12.5	～5.5	～4.5	132
MQ1564	1500	6400	27	15	～6.4	～5.0	160
MQ1850	1830	5400	24	14.5	～6.0	～5.3	180
MQ1864	1800	6400	24	18.5	～6.9	～5.5	210
MQ1870	1800	7000	24	21	～7.0	～6.0	245
MQ2265	2200	6500	21.4	31	～15	～14	380
MQ2270	2200	7000	21.4	34.5	～17	～15	380
MQ2295	2200	9500	21.4	38	～19	～16	475
MQ22110	2200	11000	21.5	50	～25	～17	500
MQ22130	2200	13000	21.5	60	～28	～18	630
MQ2480	2400	8000	20.4	39.5	～22	～15	475
MQ24100	2400	10000	20.4	49	～30	～19	630
MQ24110	2400	11000	20.4	58	～32	～20	630
MQ24130	2400	13000	20.4	65	～45	～23	800
MQ26110	2600	11000	19.6	66	～46	～25	800
MQ26130	2600	13000	19.6	80	～50	～30	1000
MQ3090	3000	9000	18.7	85	～52	～31	1000
MQ3011	3000	11000	18.7	95	～58	～38	1250
MQ30130	3000	13000	18.7	110	～65	～42	1400
MQ32110	3200	11000	18.2	112	～68	～45	1400
MQ32130	3200	13000	18.2	123	～70	～48	1600
MQ3485	3400	8500	18	100	～60	～40	1250
MQ34110	3400	11000	18	120	～72	～50	1600
MQ35110	3500	11000	17	152	～78	～54	2000
MQ35130	3500	13000	17	175	～80	～56	2200
MQ3895	3800	9500	16.3	123	～73	～50	1600
MQ38105	3800	10500	16.3	137	～76	～54	1800
MQ38120	3800	12000	16.3	158	～80	～58	2000
MQ38130	3800	13000	16.3	172	～85	～62	2200

注：高細高產管磨機轉動方式為邊緣轉動。

MQ高細高產管磨機

產品特點

中心傳動和邊緣傳動形式

有很好的密封性，不漏油、不漏灰

自動化程度高，操作簡單快捷

可適應不同生產工藝

工作原理

產品參數

應用案例

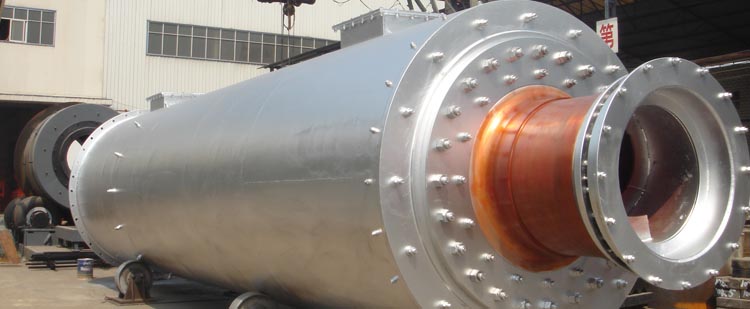

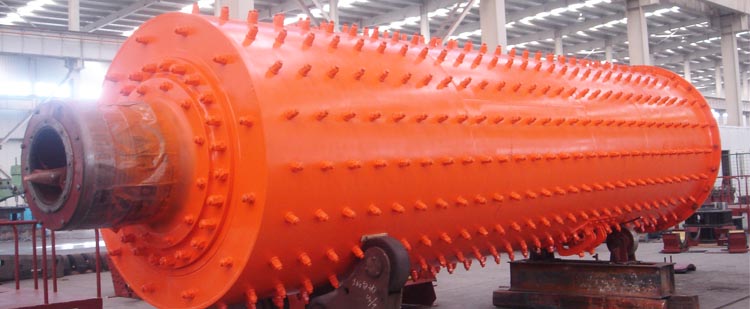

高細高產管磨機應用案例
