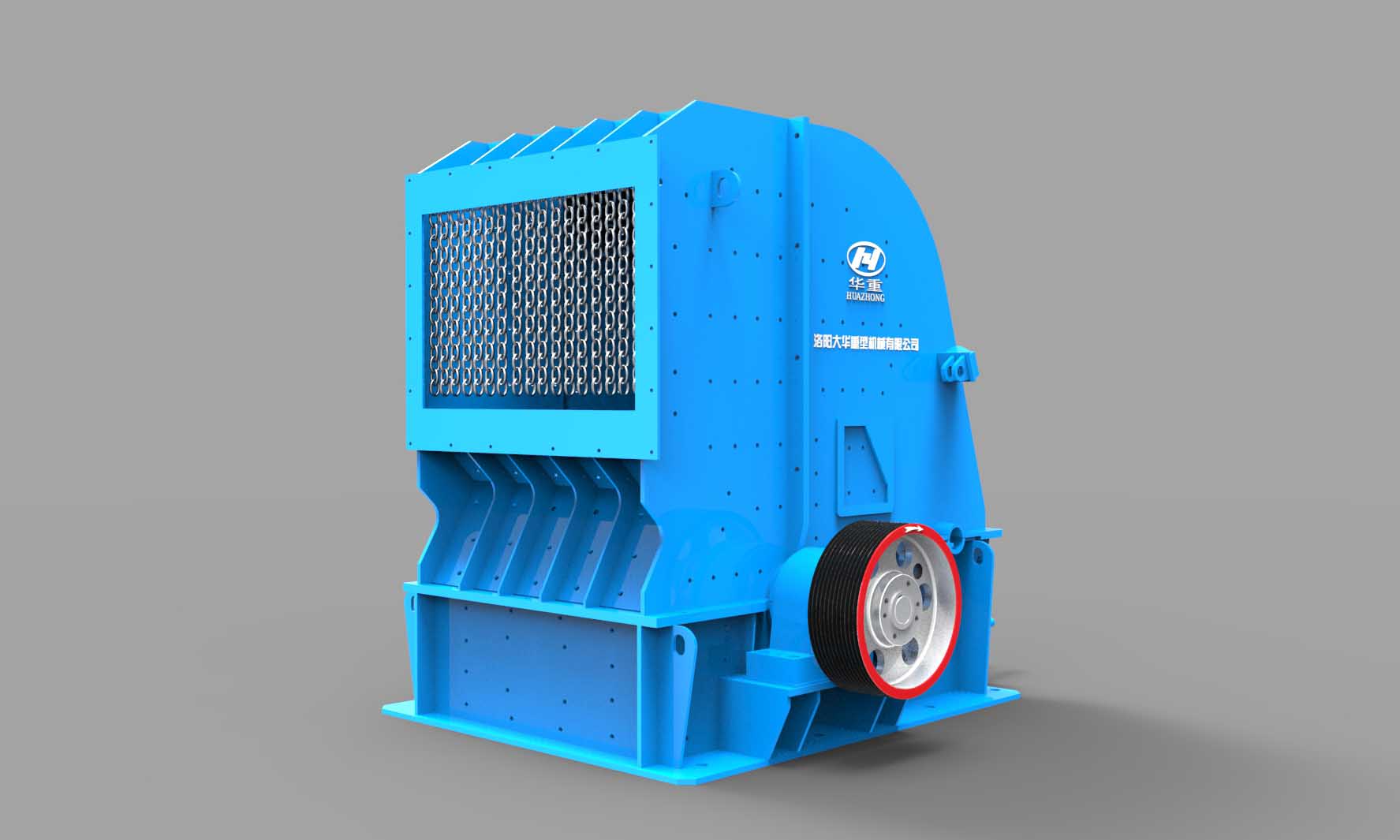

PFQ系列強力渦旋反擊式破碎機

PFQ系列強力渦旋反擊式破碎機是我公司開發研制效率高的反擊式破碎機。PFQ系列渦旋強力反擊破碎機設計了獨特的渦旋破碎腔和P、S、T三段破碎區，可實現強大的渦旋流沖擊破碎，因此該設備進料粒度更大，產能更高，產品粒度大小可調整控制。

應用領域：可廣泛應用于水泥、建材、化工、冶金、電力等行業中多種物料的破碎，特別適用于鐵路、核電站、高速公路、水利工程等特殊行業使用的建筑骨料。

給料粒度：150~700mm

出料粒度：30~40mm

生產能力：50~1000t/h

適用物料：特別適用于水電工程等特殊行業使用的建筑骨料，如玄武巖、安山巖、河卵石、花崗巖等物料的破碎。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
結構特點
工作原理
產品參數
應用案例
相關產品
在線咨詢

產品特點

P、S、T三段破碎腔設計，保障成品粒型

獨特三腔渦旋結構，使其給料粒度更大，產能更大，產品粒形更好。

大轉動慣量高精度重型轉子，破碎效率更高

優化的轉子結構，能提供強大的轉動慣量和錘頭沖擊力，使破碎產量更高，破碎比大。

半自動化操作，維修簡單快捷

標配液壓啟閉機構或選配更換板錘用的專用起吊工具，應用靈活，操作簡便。

采用高耐磨材料板錘，使用壽命更長，產品粒型穩定

特殊設計的抗磨合金“C”形板錘，使其打擊面形狀在整個壽命周期內保持不變，確保產品粒形和級配穩定，獨特的板錘固定裝置，使得板錘穩定性更高、拆裝更方便，大幅提高工作效率。

模塊化設計的襯板、反擊板，利用率更高

標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強，利用率更高，使用壽命更長。

排料間隙靈活可調

該設備的排料間隙可以根據成品粒度、級配要求靈活調整。

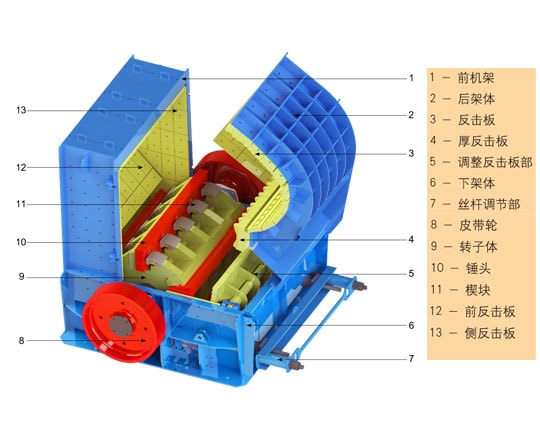

結構特點

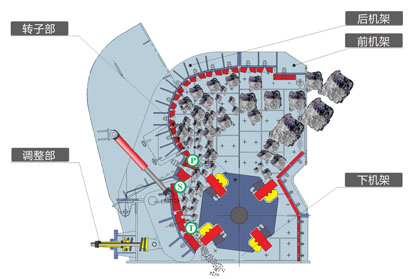

工作原理

電機經過三角帶傳動帶動轉子高速運轉，物料自入料口進入破碎腔內，被高速旋轉的錘頭打擊，沖擊渦旋破碎，未被充分破碎的大塊物料，在P破碎腔部的厚反擊板與錘頭作用下產生巨大的壓力與彎曲力，即使很難破碎的物料也能輕易被粗碎后進入下段S破碎腔和T段破碎腔，物料在此二破碎腔內受到摩擦、擠壓、沖擊、折斷、而得到中、細碎后排除機體。

產品參數

規格型號	最大給料粒度(mm)		排料粒度 (mm)	處理能力 (t/h)	功　率 (KW)
規格型號	<150MPa	<250MPa	排料粒度 (mm)	處理能力 (t/h)	功　率 (KW)
PFQ1108	300	150	≤30（80%-90%）	50~100	75
PFQ1110	400	200	≤35（80%-90%）	80~150	110
PFQ1113	400	200	≤40（80%-90%）	100~160	132
PFQ1310	400	200	≤40（80%-90%）	140~200	160
PFQ1313	400	250	≤40（80%-90%）	180~260	200
PFQ1315	400	300	≤40（80%-90%）	200~300	250
PFQ1320	400	300	≤40（80%-90%）	300~400	2×160
PFQ1520	500	400	≤40（80%-90%）	350~550	2×250
PFQ1523	600	400	≤40（80%-90%）	500~680	2×315
PFQ1625	700	400	≤40（80%-90%）	600~820	2×355
PFQ1823	700	400	≤40（80%-90%）	650~1000	2×400

注：以上數據中處理能力是根據物料松散密度為1.6/m3的石灰石計算，最大給料是指允許的最大范圍，若給料過大，會影響產量和增加磨損，一般以適中給料粒度為最佳。

PFQ系列強力渦旋反擊式破碎機

產品特點

P、S、T三段破碎腔設計，保障成品粒型

大轉動慣量高精度重型轉子，破碎效率更高

半自動化操作，維修簡單快捷

采用高耐磨材料板錘，使用壽命更長，產品粒型穩定

模塊化設計的襯板、反擊板，利用率更高

排料間隙靈活可調

結構特點

工作原理

產品參數

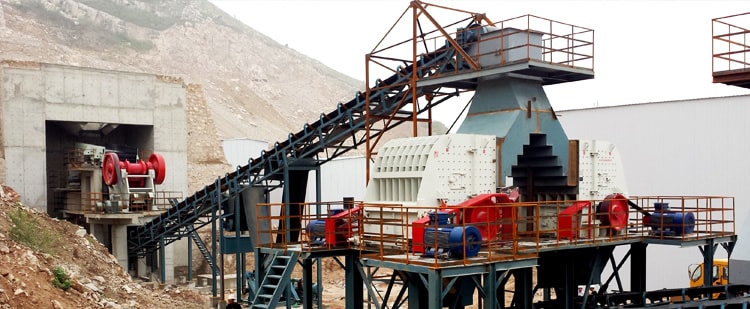

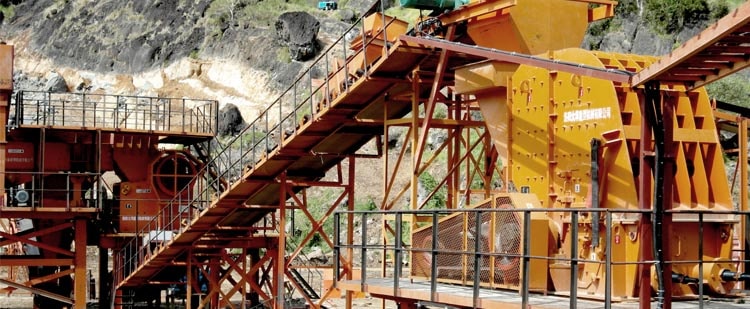

應用案例

山西應用案例

斐濟應用案例

居甫渡電站應用案例
