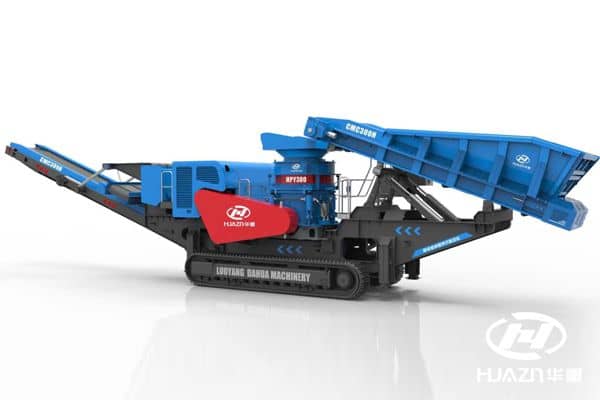

CMC系列履帶式移動圓錐破碎站

CMC系列履帶式移動圓錐破碎機專為二級破碎和三級破碎設計，用于中細碎物料的破碎，主設備采用“圓錐破碎機+篩分機”的配置形式，采用層壓破碎原理，物料得到充分破碎，破碎效率高、磨損小、處理量大，成品粒形好。可選配單層或多層的可拆卸振動篩，實現破碎、篩分一體化作業，整機擁有緊湊的運輸尺寸，長距離轉運運輸方便。

應用領域：廣泛應用于高速、高鐵，水利水電、建筑、商混等行業砂石骨料的破碎加工作業，也可用于城市建筑垃圾處理、市政工程、橋涵施工等需要適時轉場作業的項目。

給料倉容積：6.3m³

給料粒度：60~304mm

排料粒度：6~45mm

生產能力：75~520t/h

最大爬坡角度：20°

驅動形式：液壓驅動+網電

適用物料：適合破碎中等硬度或者硬度較大的物料，例如：石墨、花崗巖、玄武巖、河卵石、鐵礦石等。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
結構特點
產品參數
相關產品
在線咨詢

產品特點

機組一體化設計，機動性強

成套性能強，組合搭配靈活、緊湊，對場地要求較低，可隨地作業，結構設計緊湊，轉彎半徑小，進出場地方便快捷，干完可立刻開走。

高效節能效果好

采用技術先進，生產效率高，減少原料運輸環節，節約額外運輸費用；層壓破碎原理，破碎效率高，產品粒型好，破碎比大，可達1:4甚至更高

配備多樣化

根據客戶不同的加工需求，制砂生產線，可提供多樣化配置，可單機、多機組合作業，實現破碎、篩分功能結合生產。

自能化系統控制

利用自動控制程序來控制系統流程，Relytec智能控制面板，操作簡單；配合無線遙控器，可減少輔助操作人員，大大提高工作效率和節省人力成本。

技術保證、品質優良

選用材料質量好，設計結構合理，技術有保障，對于每臺機器采用多層把關嚴格出廠檢驗，保證每臺機器的質量良好。層壓破碎原理，破碎效率高，產品粒型好。

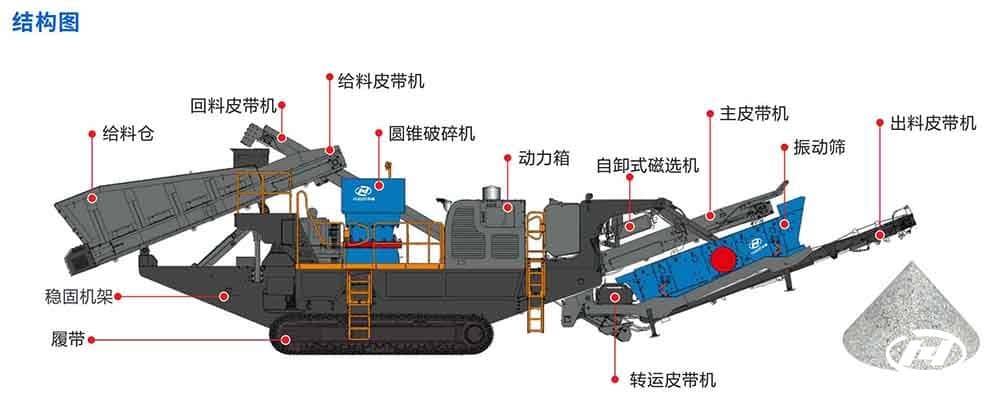

結構特點

產品參數

CMC系列履帶式移動圓錐破碎站技術參數
設備型號			CMC200GS	CMC200G	CMC300GS	CMC300G	CMC300H	備注
給料倉	喂料能力(t/h)		150-390	150-390	150-390	150-390	150-390
給料倉	給料倉容積（m³）		6.3	6.3	6.3	6.3	6.3
給料設備	（寬㎜*長㎜）		1200×6100	1200×6100	1200×6100	1200×6100	1200×6100	網電/液壓驅動
	給料高度（㎜）		3730	3730	3730	3730	3730
	功率（kW）		15	15	15	15	15
破碎設備	圓錐破碎機		GPY200S	GPY200	GPY300S	GPY300	HPY300	網電/液壓驅動
	給料口寬度（㎜）		330	70-210	380	60-260	107-233
	最大進料粒度（㎜）		265	60-165	304	50-210	85-185
	排料尺寸（㎜）		35-45	15-25	40-45	10-30	6-45
	處理能力（t/h）		225-345	135-215	440-520	140-345	75-430
	功率（kW）		160	160	250	250	220
主皮帶機	（寬㎜長㎜功率kW）		100013000015	1000×130000×15	1000×130000×15	1000×130000×15	1000×130000×15	網電/液壓驅動
出料皮帶機	（寬㎜長㎜功率kW）		1200640011	1200×6400×11	1200×6400×11	1200×6400×11	1200×6400×11
轉運皮帶機	（寬㎜長㎜功率kW）		65043804	650×4380×4	650×4380×4	650×4380×4	650×4380×4
回料皮帶機	（寬㎜長㎜功率kW）		50090005.5	500×9000×5.5	500×9000×5.5	500×9000×5.5	500×9000×5.5
振動篩	（寬㎜長㎜功率kW）		1500360011	1500×3600×11	1500×3600×11	1500×3600×11	1500×3600×11	網電/液壓驅動
卸式磁選機	（型號*功率kW）		RCYQ1000*2.2	RCYQ1000×2.2	RCYQ1000×2.2	RCYQ1000×2.2	RCYQ1000×2.2	網電/液壓驅動
履帶底盤	行走形式		履帶式	履帶式	履帶式	履帶式	履帶式	液壓驅動
	行走速度（km/h）		0.8	0.8	0.8	0.8	0.8
	最大爬坡角度		20°	20°	20°	20°	20°
整機	驅動形式（根據需要選配）		液壓驅動+網電	液壓驅動+網電	液壓驅動+網電	液壓驅動+網電	液壓驅動+網電
	驅動形式（根據需要選配）		全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動	選配
	發動機	型號	濰柴	濰柴	濰柴	濰柴	濰柴	選配:康明斯
		額定功率（kW）	90/130	90/130	130/130	130/130	130/130
		額定轉速（r/min）	1900	1900	1900	1900	1900
	整機重量		45100/53700	43295/51795	54290/63890	52190/61000	53200/62700
	運輸尺寸：長寬高（㎜）		17150×3119×3800	17150×3119×3800	17150×3119×3800	17150×3119×3800	17150×3119×3800
	工作尺寸：長寬高（㎜）		18130×3560×4965	18130×3560×4965	18940×3560×4706	18940×3560×4706	18940×3560×4706

注：：①關于破碎設備處理能力與石料硬度、給料粒度、出料粒度相關。②標配：主皮帶和尾料皮帶配折疊技術、PLC+顯示器、除鐵器、無線遙控控制。③選配：全液壓驅動、返料系統、除塵器噴淋系統、柴油灌注泵、有線遙控、集中潤滑系統。④鑒于我公司技術不斷更新，及時參數變動恕不另行通知，具體參數以實物為準。
