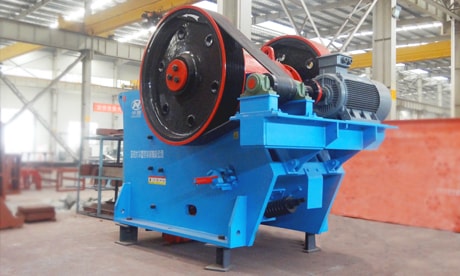

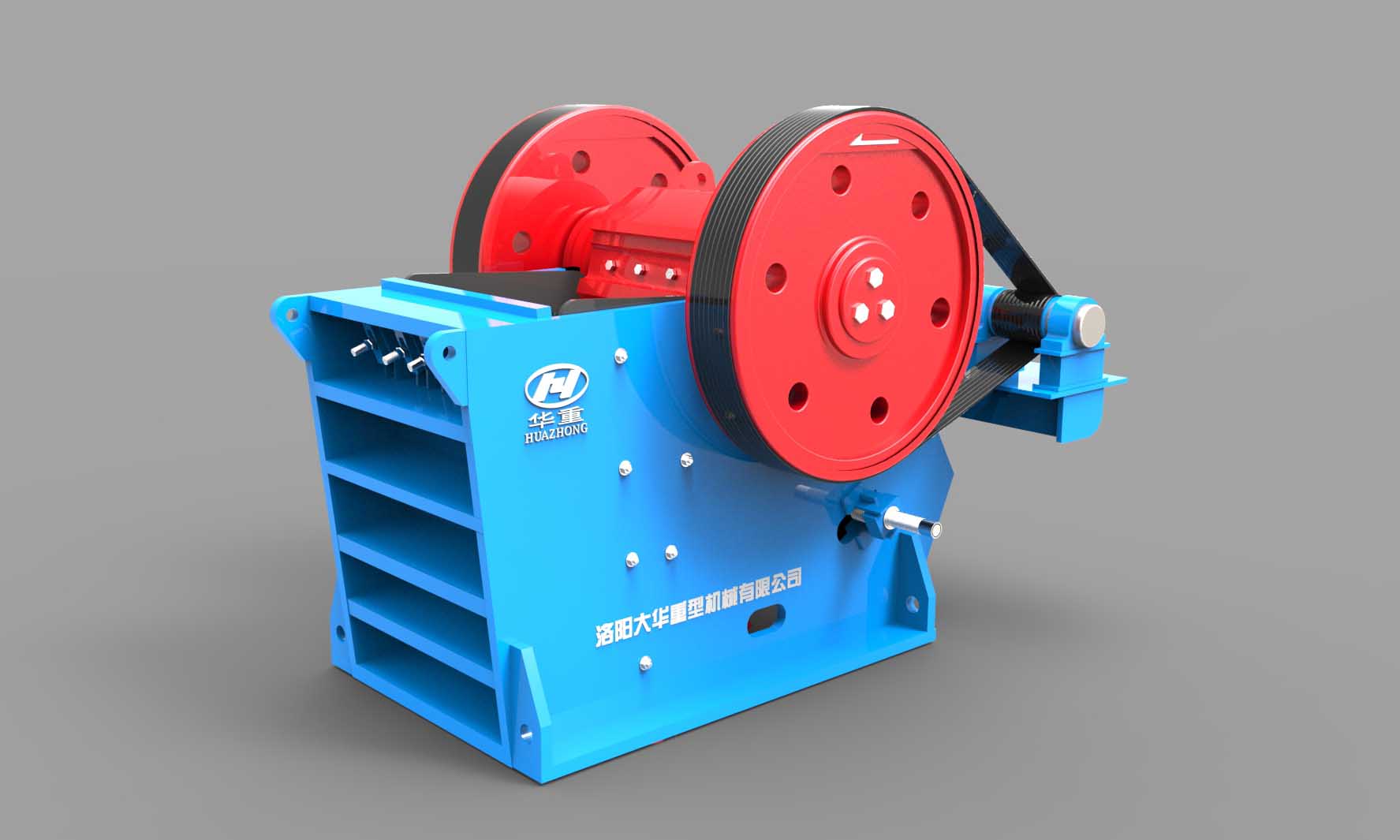

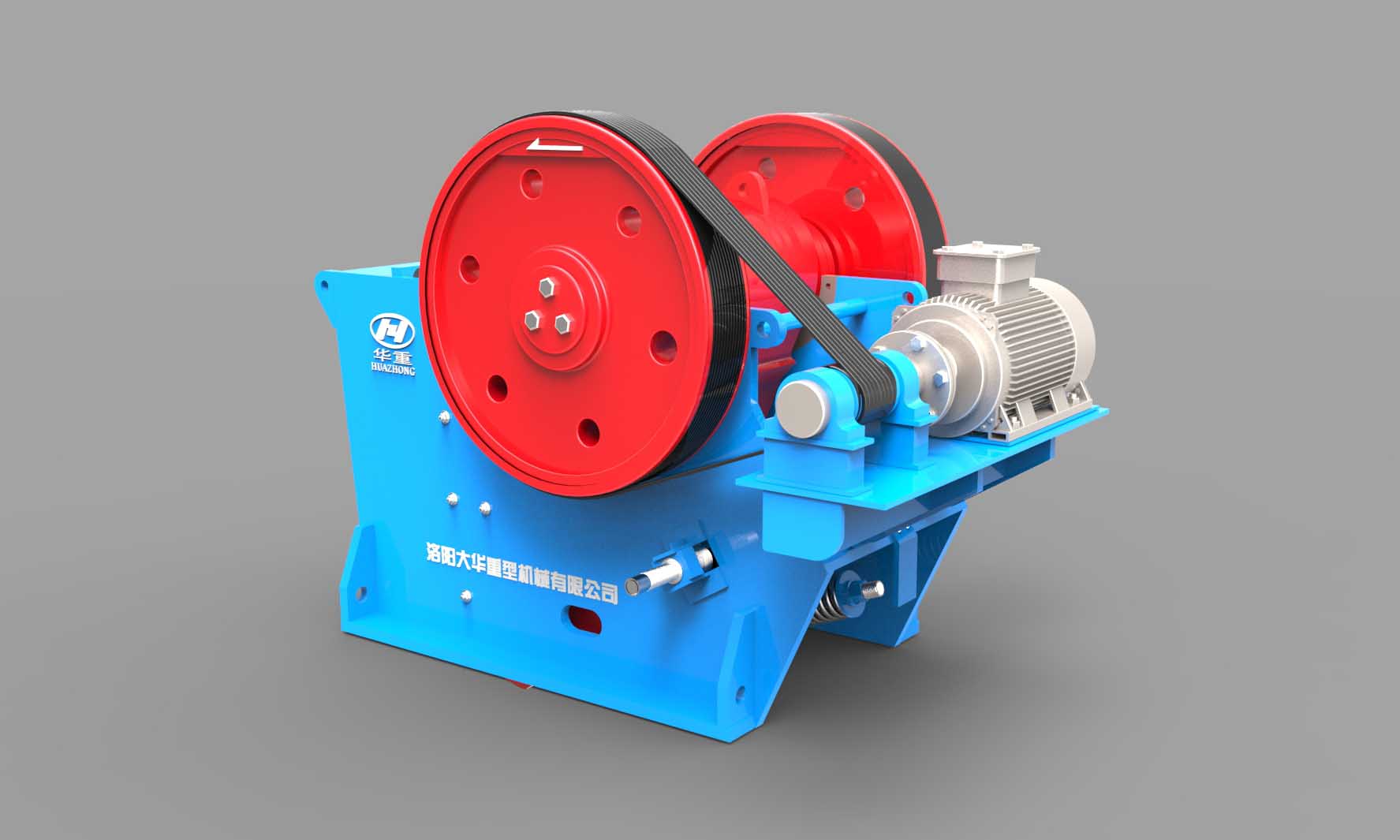

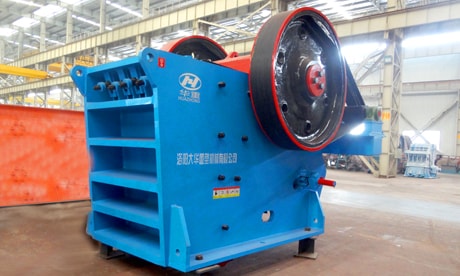

JC系列顎式破碎機

JC系列顎式破碎機是我公司在引進國際顎破技術的基礎上，采用我公司數十年積累的顎破設計理念和技術，從結構、選材、工藝、裝配等多方面優化設計制造的新型歐版顎式破碎機，其結構獨特、性能優越，是各種堅硬和強磨蝕性巖石礦物破碎的優選設備，該顎破也可根據客戶的需要采用模塊化無焊接分體式機架結構，從而滿足不同的工況條件。

應用領域：廣泛用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門。

最大給料粒度：430~1300mm

出料粒度：40~300mm

生產能力：50~2000t/h

適用物料：適用于河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等物料。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
結構特點
產品參數
應用案例
相關產品
在線咨詢

產品特點

安裝、運輸方便且堅固的機架結構

機架分為焊接式和組裝式兩種：中小型規格一般采用焊接式，大型規格一般采用組裝式，可滿足不同工況要求。焊接式采用大弧度過渡圓角、低應力區焊接方式，具有耐沖擊性、受力均勻、低故障率等特點；組裝式采用先進的模塊化、整機組裝式設計，適用于常年溫度較低的國家、地下礦井、高海拔礦山等狹小、運輸困難的場所。

腔型設計優越，破碎性能高

采用“V”型對稱破碎腔設計，破碎腔深，嚙角小，沖程大，使得處理能力更大，能耗更低，破碎性能更好。加上大傾角肘板設計，使腔型下部沖程更大，產量更高。

重型動顎總成經久耐用

重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、FEM分析優化的動顎體,保證了動顎總成耐沖擊性和穩定性高；迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷，使其運行時間更長、穩定性更好。

粒度調節方便快捷

JC系列顎式破碎機采用機械或液壓排料口調整裝置，其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷，節省了停機時間。

采用“大規格軸承”設計

采用“大規格軸承”設計，使其承載能力大，壽命更長，使用更安全可靠。

可選配的顎板，破碎效果好，護板設計，動顎耐磨性高

顎板可以根據破碎物料的不同選擇不同的牙型，使破碎效果更好，為了提高顎板的耐磨性，動顎上方安裝了重型護板，避免因物料沖擊，有效保護動顎體及其內部軸承不受損壞。

整體軸承座，方便運輸和安裝

整體鑄鋼軸承座結構，保證與機架完全配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。

一體化電機安裝

電機座與破碎機機架一體式安裝方式，不僅節約了顎式破碎機的安裝空間，減少了三角帶的長度，而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。

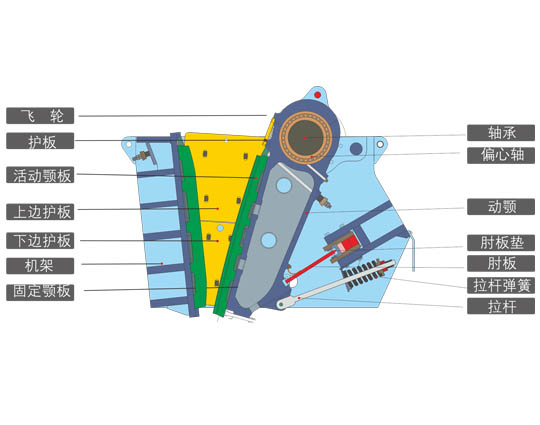

結構特點

產品參數

規格型號	給料口尺寸 (mm)	最大給料粒度 (mm)	排料口間隙css(mm) 處理能力(t/h)															功率 (KW)
規格型號	給料口尺寸 (mm)	最大給料粒度 (mm)	40	50	60	70	80	90	100	125	150	175	200	225	250	275	300	功率 (KW)
JC80	800×510	430	50 70	55 85	80 100	90 125	110 145	120 170	135 185	170 240	200 280	240 330						75
JC90	900×600	500		80 110	100 120	120 140	140 170	160 200	180 220	210 280	260 330	300 360						90
JC100	1000×760	640				130 190	160 200	180 225	200 250	235 310	280 370	330 420	390 520					110
JC110	1100×850	720				180 240	200 265	220 295	245 320	300 385	350 455	400 520	460 590					110
JC125	1250×950	810							270 360	325 430	385 505	445 580	500 650	560 725	620 800			160
JC130	1250×1100	940							330 400	360 450	440 530	500 610	555 700	600 780	670 850	730 900		185
JC140	1400×1070	910								380 470	465 555	530 640	580 725	650 815	710 900	760 985		200
JC160	1600×1200	1020									490 640	550 730	635 825	710 920	780 1010	855 1105	930 1200	250
JC1613	1600×1300	1110									530 680	600 760	680 870	750 960	850 1100	910 1200	960 1300	315
JC2012	2000×1200	1020									600 730	670 900	750 1030	830 1150	950 1220	1050 1300	1150 1400	355
JC180	1800×1500	1300										700 1000	810 1150	930 1300	1000 1450	1080 1600	1200 1800	355
JC200	2000×1500	1300										750 1100	850 1280	960 1500	1050 1650	1150 1850	1300 2000	400

注：1.表中處理能力是破碎松散密度為1.6t/m³(石料密度2.7t/m³）的巖石對應的參數。
2.根據物料性質、給料方式的不同，處理能力有可能變化。
3.CSS為閉側排料口，其測量方法據顎板齒形而定，不同的齒形，其處理能力和出料粒度會有變化。

JC系列顎式破碎機

產品特點

安裝、運輸方便且堅固的機架結構

腔型設計優越，破碎性能高

重型動顎總成經久耐用

粒度調節方便快捷

采用“大規格軸承”設計

可選配的顎板，破碎效果好，護板設計，動顎耐磨性高

整體軸承座，方便運輸和安裝

一體化電機安裝

結構特點

產品參數

應用案例

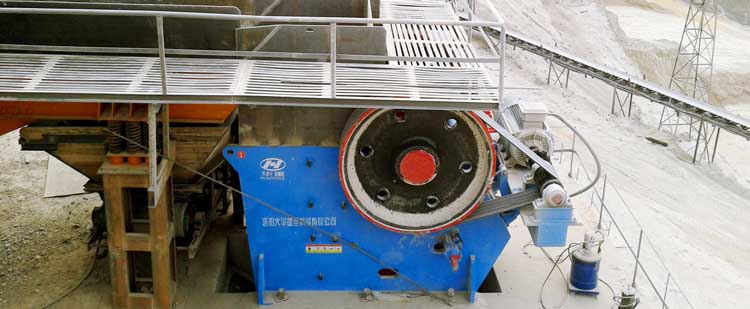

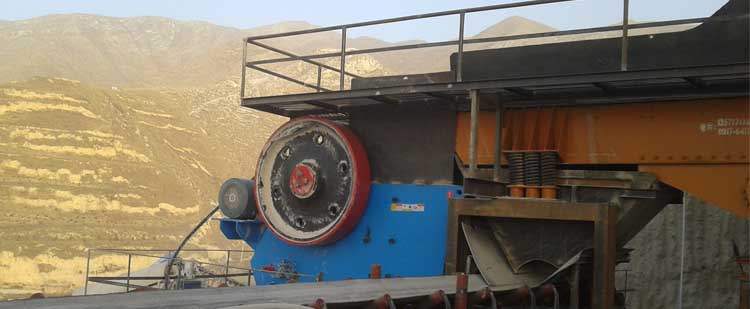

JC系列顎式破碎機陜西省應用案例

JC系列顎式破碎機陜西省應用案例

JC系列顎式破碎機陜西省應用案例
