慣性圓錐破碎機的基本結構與特點

慣性圓錐破碎機是俄羅斯圣彼得堡"米哈諾布爾"科技股份有限公司在大量的理論和試驗工作的基礎上開發研制成功的一種具有獨特原理和結構的新型節能細碎設備，能實現物料的選擇性破碎，滿足多碎少磨新工藝的要求。該機不僅破碎比大、產品粒度細而均勻、單位電耗低，而且研磨體耗量低，鐵污染小，能破碎任何硬度的脆性物料，特別適宜作為破碎非金屬礦的設備。

慣性圓錐破碎機與傳統的偏心圓錐破碎機在破碎力的產生上有本質的不同。偏心圓錐破碎機的破碎力由被破碎物料的硬度和破碎腔內物料的充填率來決定，而在慣性圓錐破碎機中，破碎力來自激振器旋轉時產生的慣性力。由于慣性圓錐破碎機是擠滿給料，通過向物料層施加嚴格定量的由慣性力造成的壓力，使物料層壓實，物料顆粒受擠壓力以及顆粒間的作用力的作用，實現了"料層粉碎"。 同時物料在由慣性力引起的強烈脈動沖擊作用下，物料在破碎腔中受到擠壓、剪切、彎曲、扭轉。由于顆粒粒徑越小，晶格缺陷越小，強度越大，因此強度大的小顆粒可破碎相鄰的強度小的大顆粒。在等強度顆粒中，那些晶格缺陷與剪切力方向重合的顆粒被破碎。這樣物料主要沿晶格間的區域破碎，而不易破碎晶體本身破碎后的物料，具有最低過粉碎，從而實現了物料的"選擇性破碎"。

慣性圓錐破碎機動錐的擺動頻率遠大于偏心圓錐破碎機的擺動頻率，物料在破碎腔內雖然只停留幾秒鐘，卻被破碎達幾十次以 上，遠大于在偏心圓錐破碎機中被破碎的次數。

由于其獨特的工作原理及結構特點，慣性圓錐破碎機與傳統的破碎設備相比，在使用及工藝等方面具有許多優點。

①具有良好的"料層選擇性破碎" 作用由于是擠滿給料，被破碎物料在破碎腔中承受全方位的擠壓、剪切和強烈的脈動沖擊作用，料層阻止破碎腔的襯板直接接觸，防止襯板互相研磨，避免研磨下來的金屬污染被破碎的物料，從而使研磨體耗量大大降低, 僅為棒磨機的1/19。單位破碎比功耗僅為普通設備的一半左右。

②破碎比大，產品粒度可調該機的破碎比與被破碎物料硬度及充填率無關。主要取決于偏心靜力矩及轉速。調節偏心靜力矩、轉速和排料H尺寸。可很方便地調節所需的破碎比（4~30), 根據需要可有效地防止過粉碎，提高某粒級段的產率或增加細粉的產量。

③技術指標穩定 產品粒度兒乎與襯板磨損無關。

④操作安裝方便 由于整機采用二次隔振，基礎振動小，工作噪聲小，安裝時不需龐大基礎和地腳螺栓。

⑤良好的保險性能 由于動錐與傳動機構之間無剛性連接。 如果物料中混入不可破碎的物體，動錐暫時停止運動，激振器將繞 動錐軸繼續運轉，絕對不會破壞傳動系統和主機。

⑥簡化碎磨流程，減少輔助設備臺數 該機充滿給料，無需專門的給料機，可滿負荷啟動和停車，操作、監測、控制十分方便，由于產品粒度細，無需振動篩構成閉路，大大節省設備和基建投資。

⑦應用范圍廣 調節破碎機工作參數，可破碎任何硬度下的脆件物料。

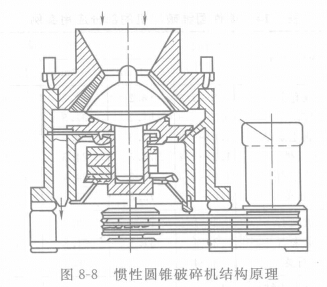

如圖8-8為慣性圓錐破碎機的結構圖，工作機構由定錐和動錐 組成，動錐軸插入軸套中，電動機的旋轉運動通過傳動機構傳給固定在軸套上的激振器，激振器旋轉產生慣性力，使動錐繞球面支撐的球心做旋擺運動，從而使破碎腔的物料產斗強烈脈動沖擊。從而對物料進行破碎。

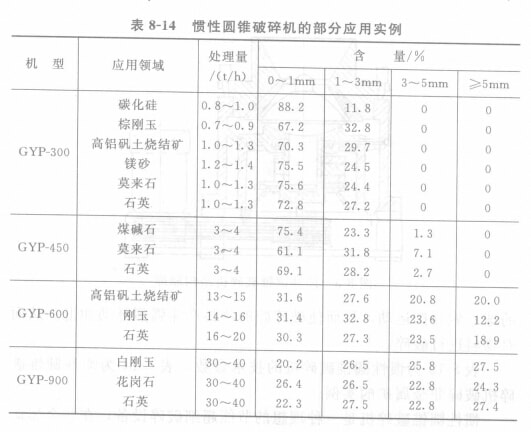

表8-13為慣性圓錐破碎機的技術參數，表8-14為慣性圓錐破碎機破碎非金屬礦的實例。

慣性圓錐破碎機是一種理想的節能超細破碎設備，在非金屬礦破碎加工領域具有極其廣闊的應用前景，推廣使用可產生巨大的社 會效益和經濟效益。
