淺談一下顎式破碎機的軌跡和腔型

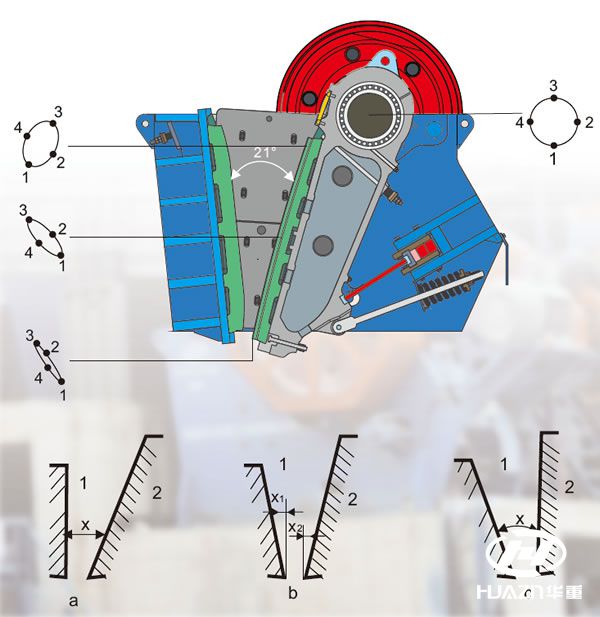

　　顎破動顎的運動軌跡，如下圖所示，活動顎板在運動過程中，其表面每個點都畫出了一個橢圓，順序是從1-2-3-4運動，可以簡單認為從1到3是動顎擠壓物料破碎過程，從3到1是動顎回程落料過程，在位置3時，動顎有向下的運動趨勢，能夠促進物料下落，這一點也是為什么說復擺顎破產量高的原因。動顎板運動的橢圓軌跡，可以近似看做是水平行程和垂直行程的矢量和，對破碎有效的是水平行程，垂直行程更多的是加速了顎板的磨損。



　　顎破常見的腔型如下圖所示，破碎腔型根據固定顎板和活動顎板的布置形式，分為3種結構，“a”結構固定顎板垂直，“b”結構固定顎板向左傾斜一定角度，“c”結構活動顎板垂直，其中“b”結構是目前最被認同，性能最佳的“V”腔型，相對于“a”結構，“b”結構活動顎板的運動軌跡所產生的水平行程（有效行程）更大，同樣時間內破碎的物料更多，產量就更高，“c”結構由于固定顎板傾角過大，物料破碎后，在活動顎板的擺動下，落料不暢影響產量。大華重機目前的高端JC顎破全部采用“V”腔型設計，目前已投產應用的最大型號是JC210(2100X1600）顎破，最大產量1500t/h。




　　影響顎破性能產量的因素有很多，像破碎腔的嚙角，傳動角，主軸偏心量等因素，這些因素共同組合在一起，相互作用相互影響，當達到一個最佳的平衡狀態時，就能形成一個最優的結果。



　　JC系列顎式破碎機



　　最大給料粒度：430~1360mm  生產能力：50~1500t/h



　　JC系列顎式破碎機從結構、選材、工藝、裝配等多方面優化設計制造的新型歐版顎式破碎機，其結構獨特、性能優越，是各種堅硬和強磨蝕性巖石礦物破碎的優選設備，該顎破也可根據客戶的需要采用模塊化無焊接分體式機架結構，從而滿足不同的工況條件。適用于河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等物料。廣泛用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門。
