不同礦物顆粒粒度差

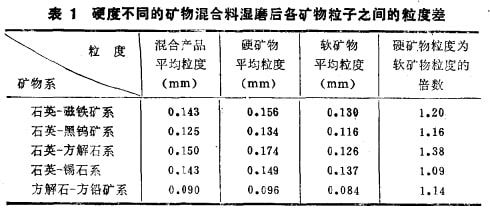

大量的實驗研究結果證實，不同硬度礦物的混合礦料磨碎 時，產物中各種礦物粒子之間存在著明顯的粒度差。用多種純礦物混合料在不連續磨機中濕磨后所得到的產物中，硬度不同的礦 物粒于的加權算術平均粒度值及軟硬礦物的拉度關如表l所列。

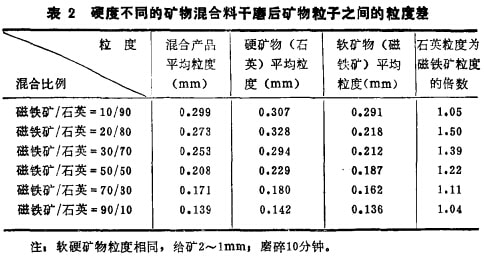

用磁鐵礦與石英按不同比例混合并在不連續磨機中進行干磨后，所得產品中仍然存在軟(磁鐵礦)硬(石英)礦物粒子的粒度差，其加權算術平均值列于表2。

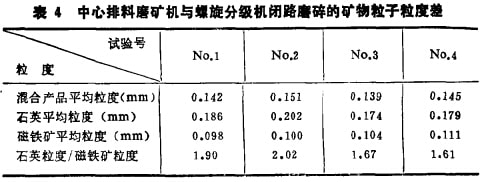

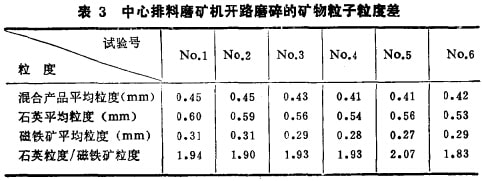

表3為中心排料磨礦機開路磨礦結果，表4為中心排料磨礦機與螺旋分級機閉路磨礦結果。由表3、4可見，在連續磨礦條件下，硬度不同的純礦物混合物磨碎后仍然存在粒度差。

將表3、4與表l、2進行對比不難看出，連續磨礦條件下的礦物粒度差值更大，這是由于無論是開路還是閉路，都是物料在磨機內停留的時間較短所致。反之在不連續磨機中，無論物料粒度是否已達到，均要磨到一定時間。顯然磨碎的時間愈長，物料的檢度愈細，而愈細的物料由于強度差愈小，放粒度差值也愈小。在實際生產中均是連續磨礦，所以不同硬度礦物的粒度差比較顯著。

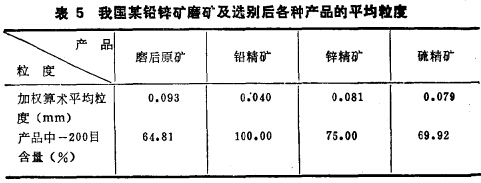

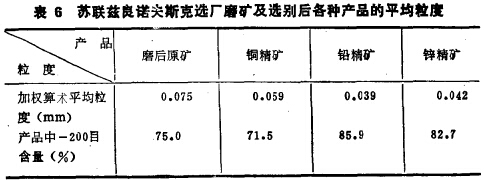

在生產實踐中，產品存在不同礦物粒子粒度差的例子也很多。廣西某沿鋅礦選廠磨礦及選礦產品的篩析計算結果列入表 5。從表l可以看出，硬度愈低的礦物粒度愈細，硬度愈高的礦物 粒度愈粗。蘇聯茲良諾夫斯克選礦廠處理多金屬硫化礦，磨后原礦及各種精礦也存在顯著的粒度差(表6)。

由表5及表6可見，各種精礦粒度均比原礦粒度細得多，原 礦粒度為各種精礦粒度的1.15~2.3倍，此值與純礦物混合物連 續磨碎的結果相吻合。精礦粒度比入選原料粒度細，這在所有金 屬礦選廠中幾乎普遍存在著，這也證明許多金屆礦物在磨礦中存 在著明顯的選擇性磨碎現象。

綜上所述，物料的粒度是各種礦物粒子粒度的加權平均值。 不問硬度礦物的混合礦料磨碎以后實際是—個粗細不均勻的各種 礦物粒子組成的多元粒子群，硬礦物的粒度粗，軟礦物的粒度 細。
