輥式破碎機的類型及其發展

輥式破碎機出現于1806年，它是一種較古老的破碎設備。但是，由于它的構造簡單，緊湊輕便，易于制造，工作可靠，特別是它的產品過粉碎少，因此，至今仍在選煤、冶金燒結、水泥、玻璃、陶瓷等工業部門，以及小型選礦廠中使用，且有新的改進與發展。輥式破碎機被廣泛用于破碎軟質相中硬度的物料，對破碎濕料和酬性物料來說，輥式破碎機應用范圍大干領式破碎機，更大于旋回破碎機，但由于它不能破碎大塊物料和堅硬物料．使用范圍受到了限制。

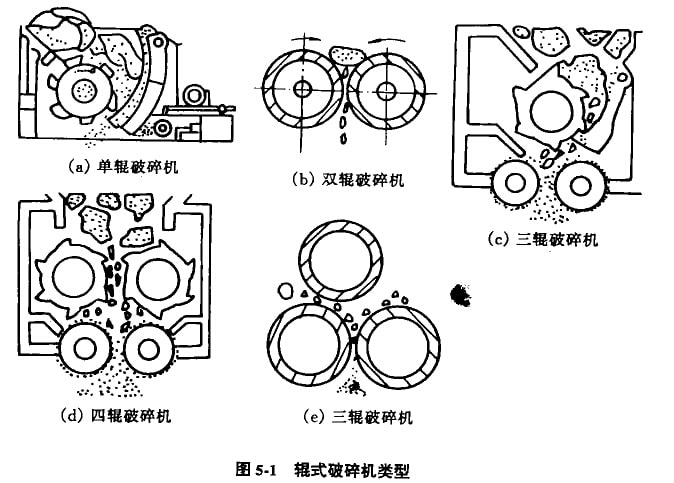

近年來，國外輥式破碎機發展得很快，種類也很多，規格比較齊全。按輥子的數目，輥式破碎機可以分為單輥、雙輥、二輥和四輥四種；按輥面形狀，可分為光輥、齒輥和槽形輥破碎機，輥式破碎機的類型如圖5-1所示。

就其結構而言，大多采用自動移動輥機構，液壓調整、泊一氣控制系統等新技術、新結構。但各制造廠所采用的結構形式和控制系統各有不問，獨具特色。如美國某公司生產的雙輥破碎機，應用橡膠輪胎傳動，液壓調整機構．采用自動定位該子軸承，運轉平穩，使用壽命較長。還有美國PM帕c公司生產的三輥破碎機，由一個固定輥和兩個移動輥組成。移動輥由彈簧保持壓力及固定工作位置。固定輥由齒輪驅動，移動輥由橡膠輪胎傳動，可進行單向給料破碎和雙向給料破碎。如圖5-1(c)所示的三輥破碎機，它由單輥破碎機和雙輥破碎機組合而成。而四輥破碎機由兩個雙輥破碎機組合而成，這種破碎機能完成粗碎和終碎兩道工序，破碎效率很高。

輥式破碎機的規格用輥子直徑D和長度L表示，例如輥子直徑為1200mm，輥子長度為1000mm的輥式破碎機表爾為；φ1200mmx1000mm輥式破碎機。
