中細碎圓錐破碎機的基本構造及其工作原理

中細碎圓錐破碎機的基本構造及其工作原理

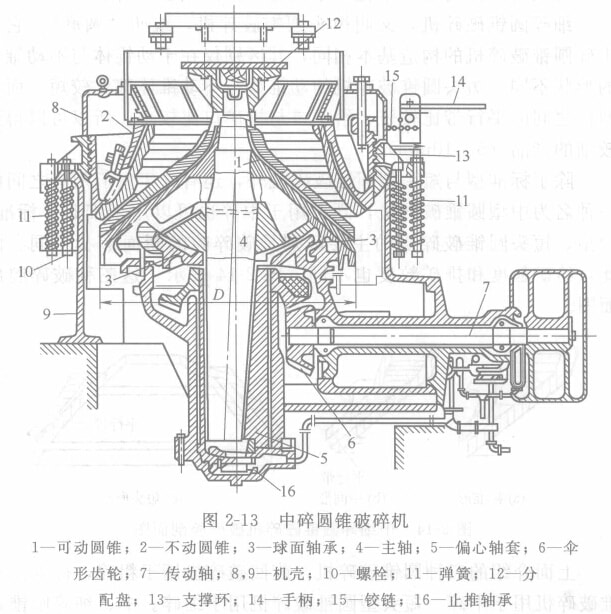

下圖為中碎圓錐破碎機的剖面圖。它的破碎作用與旋回破碎機基本相同，也是用可動圓錐1與不動錐體2之間的工作面來進行碎礦的。動錐體支撐在球面軸承3上，并固定在一個懸掛豎軸4(主軸)上，豎軸置于偏心套筒內，而偏心套筒又置于止推軸成16上。

動錐體與豎軸一同由偏心軌套5帶動，偏心軸套借水平軸7(傳動軸)及皮帶輪并經傘齒輪6來傳動。皮帶輪則由電動機經三角皮帶傳動。豎軸的下部裝入偏心套筒中，當偏心套筒旋轉時，以軸劃出一個圓錐面。因此動錐體1靠近不動錐體時礦石即被壓碎。機殼出上下兩部分8、9組成，用螺栓10連接。在螺栓上套有強力蟬簧11，彈簧的作用是當金屬或其他堅硬物件落入破碎腔時，不致?lián)p壞破碎機(如主軸等)。如果有金居塊或其他堅硬物件(螺帽、釬頭等)與礦石一起進入破碎腔，則不動錐被舉起，排礦口增大可將其排出。有時圓錐破碎機是利用油壓(或水壓)裝胃調節排礦口的大小的。

礦石由給礦口通過分配盤12落入機中，分配盤裝在堅軸上端，由于豎軸的旋轉而獲得振動，把礦石均勻地分配在銷體叫周。借助于附有手柄14的鉸桿及鉸鏈15，使小動錐體上升或下降，以調節排料口的寬度。各部件均用鑄鋼制造，動錐體與不動錐體的工作面鑲以錳鋼襯板，以保護圓錐不受磨損，襯板磨損后可以更換，更換時，襯板與錐面間灌入熔化的鉛使它們之間緊密粘合。

細碎圓錐破碎饑，又叫短頭圓錐破碎機，或叫“圓磨”。它與中碎圓錐破碎機的構造基本相同，其區別僅在于動錐體與不動錐體的形狀不向。短頭圓錐破碎機的動錐體與不動錐體都比較短，而且兩錐之間的平行帶比較長、給礦口與排礦口比較小，所以可以得到較細的產品(5-10mm)。

除了標準型與短頭型圓錐破碎機外，還有介于它們兩者之間的一種名為中型圓錐破碎機．既可用于中碎也可以用于細碎。標準、中型、短頭圓錐破碎機的主要區則是破碎腔的斷面形狀水同。因此，給礦粒度和排礦粒度也不同。下圖表示了這三種破碎腔剖面圖。

上面介紹的三種圓錐破碎機，旋回破碎機用于粗碎，標準型圓錐破碎機用于中碎、短頭型圓錐破碎機用于細碎。中、細碎圓錐破碎機的規格用動錐體底部直徑D表示。
