顎式破碎機(又名老虎口)出現于1858年，首先廣泛應用于筑路工程，以后應用于礦山。由于這種破碎機的構造簡單，工作可靠，所以至今仍得到廣泛的應用。它適用于破碎硬和中硬的物料。在選礦廠中，多作為粗碎及中碎設備。

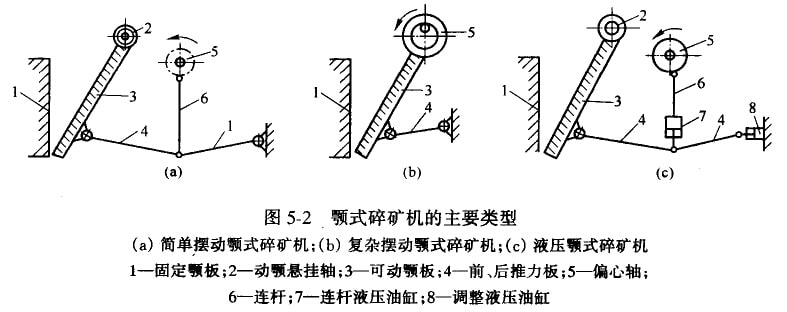

顎式碎礦機的類型很多，目前在我國選礦廠中使用最廣的主要有簡單擺動顎式碎礦機(如圖5-2a)和復雜擺動顆式碎礦機(如圖5-2b)兩種類型。近年來，由于液壓技術的應用，在簡單擺動顎式碎礦機的基礎上制成了液壓顎式破碎機，如圖5-2c所示，在選礦廠也開始應用。

顎式碎礦機破碎礦石的過程如圖5-3所示，加入到顎式碎礦機破碎腔(由固定顎板和可動顎板組成的空間)中的物料，由于動顎板作周期性往復擺動．當動額板靠近固定顎板時，物料受到壓碎、劈裂和彎曲折斷的作用而被破碎。當動顎板離開固定顎板時，已碎到小于排礦口尺寸的物料，靠其自重從下部排礦口排出。位于破碎腔上部還未破碎到足夠小的物料，隨之下落到破碎腔的下部，再次受到顎板的作用而繼續被破碎。

圖5-3為一大塊物料在顎式碎礦機中被破碎的過程。因5-3a是動顎板張到最大的位置，即動顎離固定顎最遠，此時鉤料進入破碎腔。圖5-3b是動顎逐漸向固定顎靠近，物料受擠壓，劈裂和折斷的作用產生裂縫而被破碎。圖5-3c是動顎靠近固定顎最近的位置，被破碎的物料分為幾個小塊。圖5-3d是動顎又張到最大位置，被破碎了的物料由于自重下落而從排礦口排出，大于排礦口的則落至下部與新給入的物料再次受到破碎。
