中、細碎圓錐碎礦機的結構特點及分類

中、細碎圓錐碎礦機的結構特點

中、細碎圓錐碎礦機，又稱圓磨，其工作原理與粗碎圓錐碎礦機基本相同，但在構造上卻有較大的差別，其不同之處有如下幾點：

(1)粗碎圓錐碎礦機的圓錐是急傾斜的，其傾角較大，動錐是正置的，而定錐則是倒置的，以適應給礦塊度大的需要。中、細碎圓錐碎礦機的圓錐是緩傾斜的，其傾角較小，它的兩個錐體都是正置的。

(2)粗碎圓錐碎礦機的動錐是通過主軸懸掛在橫梁上，而中、細碎圓錐碎礦機的動錐是支承在球面軸承上。

(3)粗碎圓錐碎礦機排礦口的調節是調節動錐，而彈簧型中、細碎圓錐碎礦機排礦口的調節是調節定錐(多缸液壓型的也是調節定錐，但單缸液壓型是調節動錐)。

中、細碎圓錐碎礦機的分類

中、細碎圓錐碎礦機按照排礦口調整裝置和保險方式的不同可分為彈簧型及液壓型的兩種。液壓型的又有單缸及多缸之分。多缸的由于油路比較復雜，而且工作也沒有單缸的可靠，所以現在已不再生產。

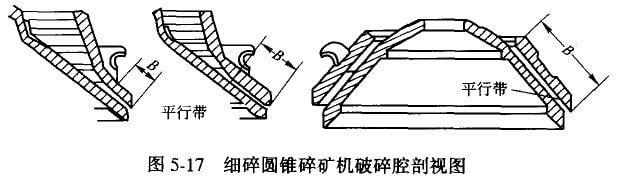

中、細碎圓錐碎礦機按其破碎腔形狀不同可分為標準型、中間型及短頭型三種。它們的構造和工作原理完全相同，只是破碎膠的形狀不同，即平行帶的長度不同。如圖5-17所示。以標準型的平行帶最短，短頭型的平行帶最長，而中間型的平行帶長度介于二者之間。
