簡單擺動顎式破碎機與復雜擺動顎式破碎機

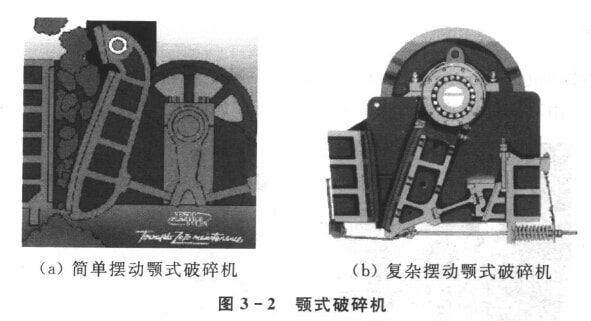

顎式破碎機(Jaw Crusher)俗稱“老虎口”，廣泛用于選礦、建材、硅酸鹽和化學工業部門。如圖3-2所示，顎式破碎機有簡單擺動式和復雜擺動式兩種類型。

簡單擺動顎式破碎機工作原理：動顎靠近定顎時對破碎腔內的物料進行壓碎、劈裂及折斷，破碎后的物料在動額后退時靠重力從破碎腔內落下。其優點是動顎上下行程小，襯板不易磨損，排料口行程大。有利排料。缺點是給料口行程小，壓縮量不足，不利于給入大塊物料，破碎效率低。簡單擺動顎式破碎機多為大、中型。

復雜擺動顎式破碎機與簡單擺動顎式破碎機的區別是少了一根懸掛動顎的心軸，動顎與連桿合為一個部件，沒有垂直連扦，肘板也只有一塊，復雜擺動顎式破碎機構造簡單。但動顎的運動卻較簡單擺動顎式破碎機復雜，動顎在水平方向有擺動，同時在垂直方向也運動，是一種復雜運動，故稱為復雜擺動顎式破碎機。復雜擺動顎式破碎機多為中小型。

復雜擺動顎式破碎機破碎產品較細，破碎比大(一般可達4-8，簡單擺動型只能達到3-5)。動顎向下運動有促進排料的作用。規格相同時，復雜擺動型比簡單擺動型破碎能力高20％-30％，但動顎垂直行程大．顎板磨損快且產生粉塵，非生產性能耗增加。

顎式破碎機具有結構簡單、堅固、維護方便、工作可靠等特點。在固體廢物破碎處理中，主要用于破碎堅硬相中硬廢物。例如，煤矸石作為沸騰爐燃料、制磚和水泥原料時的破碎等。顎式破碎機既可用于物料的租碎，也可用于中、細碎。
