破碎腔的形狀直接影響破碎機的整體性能

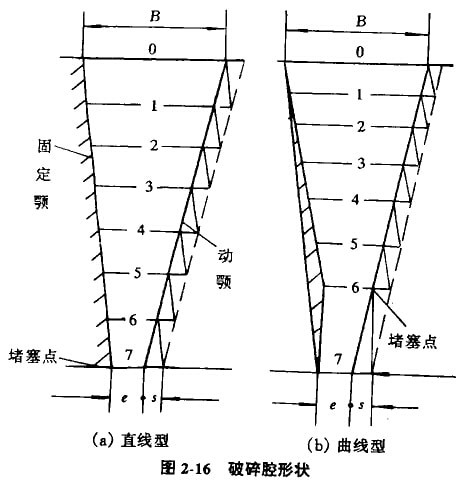

破碎腔形狀設計的是否合理，直接影響破碎機的破碎效果、生產率、能量消耗、襯板磨損和破碎比等重要指標。破碎腔形狀如圖2-16所示，有直線型破碎腔和曲線型破碎腔。實踐與理論分析說明曲線型破碎腔優于直線型破碎腔。因此，采用曲線型破碎腔是現代破碎設備結構的發展方向。

根據有關文獻資料的分析及計算結果可知，腔內各物料層的下落時間、高度及填充密度是隨腔高而變化的。在破碎腔形的設計時應充分考慮這些因素，才能使設計更為合理。

隨著現代設計方法的發展和計算機的廣泛應用，對破碎機的腔形進行優化設計。腔形優化設計有分層逐段優化法和多層整體優化法兩種。分層優化即各破碎層分別建立目標函數逐段進行優化設計。此方法的優點是可以控制變量的數目，對不同段的優化可以靈活地根據設計者的需要進行各參數的調整。多層整體優化法即一次性完成整個腔型的優化設計。此方法設計變量較多，屬規模較大的優化設計，其優點是，可以一次性得到較為綜合全面的腔型設計方案。
