選礦廠常用的破碎與磨礦機械有哪幾類？

(1)根據破碎力作用的方式可以將破碎機械粗略地分為兩大類：破碎機和磨礦機。

破碎機一般處理較大塊的物料，產品粒度較粗，通常大于8mm。其構造特征是破碎件之間有一定間隙，不互相接觸。破碎機又可分為粗碎機、中碎機和細碎機。

一般來說磨礦機所處理的物料較細，產品粒度是細粒，可達0.074mm，甚至還要細些。其結構特征是破碎部件（或介質）互相接觸，所采用的介質是鋼球、鋼棒、礫石或礦塊等。

但有的機械是同時兼有碎礦與磨礦作用，如自磨機。φ5.5mm×1.8mm自磨機處理礦石粒度上限可達350～400mm，產品細度可達小于200目占40%左右。

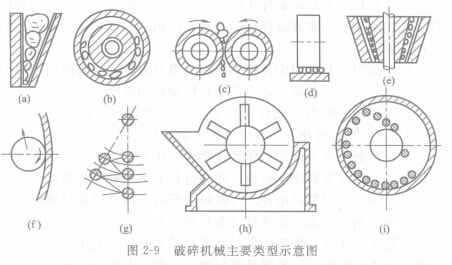

(2)根據破碎方式、機械的構造特征（動作原理）來劃分，將破碎機械大體分為六類，如圖2-9所示。

①顎式破碎機（老虎口）[圖2-9(a)]破碎作用是靠可動顎板周期性地壓向固定顎板，將夾在其中的礦塊壓碎。

②圓錐破碎機和旋回破碎機[圖2-9(b)]礦塊處于內外兩圓錐之間，外圓錐固定，內圓錐作偏心擺動，將夾在其中的礦塊壓碎或折斷。

③輥式破碎機[圖2-9(c)] 礦塊在兩個相向旋轉的圓輥夾縫中，主要受到連續的壓碎作用，但也帶有磨剝作用，齒形輥面還有劈碎作用。

④沖式破碎機[圖2-9(d)、（g)、(h)]礦塊受到快速回轉的運動部件的沖擊作用而被擊碎。屬于這一類的又可分為：錘碎機、籠式破碎機、反擊式破碎機。

⑤滾筒碎選機[圖2-9(e)]滾筒碎選機又稱選擇性破碎機。 它在工作過程中具有破碎和篩分兩種作用，并能達到分選的目的。 它是利用煤和矸石的硬度不同，也就是利用在同樣的沖擊破碎條件下煤和矸石可破碎性的差異來進行破碎和分選的。

⑥磨礦機[圖2-9(f)、(i)]礦石在旋轉的圓筒內受到磨礦介質（鋼球、鋼棒、礫石或礦塊）的沖擊與研磨作用而被粉碎。

⑦其他類型的破碎磨礦機

a.輥磨機 借轉動的輥?zhàn)訉⑽锪夏胨椤?/p>

b.盤磨機 利用垂直軸或水平軸的圓盤轉動作為破碎部件。

c.離心磨礦機 利用高速旋轉部件和介質產生的離心力來完成破碎作用。

d.振動磨礦機 利用轉軸產生高頻率的振動，使介質與物料互相碰擊而完成破碎作用。

各類破碎機有不同的規格，不同的使用范圍。目前，選礦廠粗碎多用顎式破碎機或旋回圓錐破碎機；中碎采用標準型圓錐破碎機；細碎采用短頭型圓錐破碎機。粗磨用棒磨機、細磨用球磨機。
