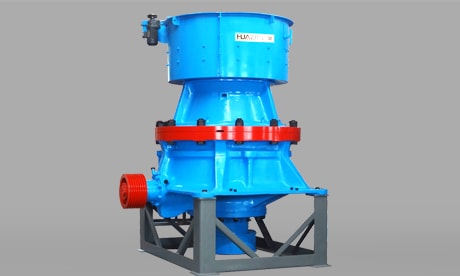

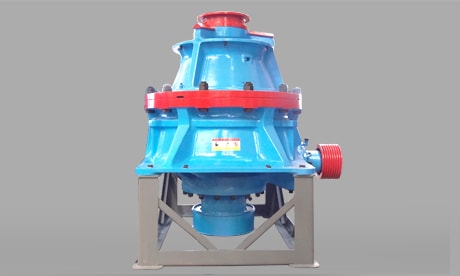

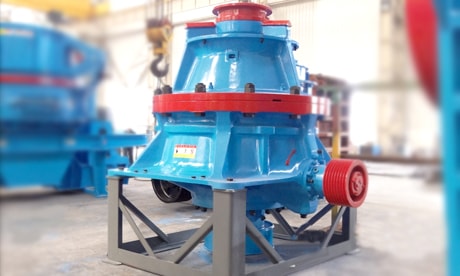

AF系列液壓圓錐破碎機

AF系列液壓圓錐破碎機是我公司引進國外技術生產的高能細碎圓錐機。它改變了傳統的細碎理念，采用先進的層壓破碎技術不受物料硬度影響，破碎效率高。最為優化的偏心距，可預先設置恒定排料口，自動均勻給料裝置使物料在特殊設計的破碎腔內形成均勻的層壓破碎，提高易損件的使用壽命。該機具有通過量大、成品產量高、粒型小、效率高、自動操作、運轉平穩、噪聲低等特點，是目前能實現多碎少磨，節能降耗較小的細碎設備。

應用領域：廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。

給料粒度：5~350mm

生產能力：95~475t/h

適用物料：主要用于中碎或細碎鐵礦石、銅礦石、石灰石、石英石、花崗巖、砂巖等中等硬度及中等硬度以上的物料。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
工作原理
產品參數
應用案例
相關產品
在線咨詢

產品特點

層壓破碎設計，出料粒形更好

特殊的破碎腔型，根據層壓破碎理論，在破碎腔的有效破碎段內會形成高密度層，保證產品粒度細，粒形好，產量大。

自動化程度高，實時監控

自動操作系統，能夠保證設備的高效率平穩運轉，如自動控制盤，可根據負荷條件，自動調整出口間隙，以便設備能夠在最大負荷下運轉。可隨時監控液壓缸、電機的電流值、供料斗內的原料料位。

自動清腔功能，工作效率高

液壓清腔功能，能夠輕松快速清理破碎腔內堆積物料，一旦異物排除，蓄能器內的油就返回液壓缸，圓錐破碎機就自動恢復到原來的出口間隙。

均勻給料裝置，襯板耐磨性高

均勻給料裝置，能夠防止襯板偏離，同時檢測入料料位，保證投入的物料順著破碎腔圓周方向均勻布料。特殊設計的襯板自鎖防松裝置，合金材質的襯板，壽命長。

工作原理

工作時，電動機的旋轉通過皮帶輪、傳動軸和圓錐部在偏心套的迫動下作旋擺運動，從而使圓錐破碎機的破碎壁時而靠近又時而離開固裝在上架體上的軋白壁表面，使礦石在破碎腔內不斷受到沖擊被破碎，破碎的物料從下部排出。

產品參數

規格型號		AF36					AF45						AF60
給料粒度（mm）		篩孔尺寸（mm）				通過量（t/h）	篩孔尺寸（mm）					通過量（t/h）	篩孔尺寸（mm）				通過量（t/h）
max	min	5	13	20	30	/	5	13	20	30	40	/	13	20	30	40	/
100	0	30	70	95	130	150	60	105	140	195	250	260	155	195	275	355	555
	20	30	65	85	115	145	60	100	130	170	215	220	150	195	255	320	485
80	0	40	75	105	145	150	60	110	155	220	260	265	160	205	300	405	575
80	20	35	70	90	120	130	60	105	140	185	210	215	155	205	275	350	475
60	0	45	85	125		150	65	125	185	260		265
	13	40	75	105		125	60	115	155	215		225
	20	40	70	100		125	60	110	150	200		200
功率（kw）		132					220						315

注：上述生產能力是指連續供給松散密度為1.6t/m3的石灰石為準，由于給料粒度、巖石類型和物料含水量的不同，實際結果會有差異。

AF系列液壓圓錐破碎機

產品特點

層壓破碎設計，出料粒形更好

自動化程度高，實時監控

自動清腔功能，工作效率高

均勻給料裝置，襯板耐磨性高

工作原理

產品參數

應用案例

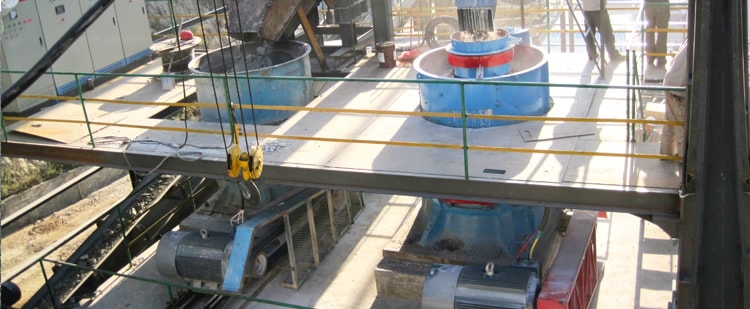

陜西省生產案例

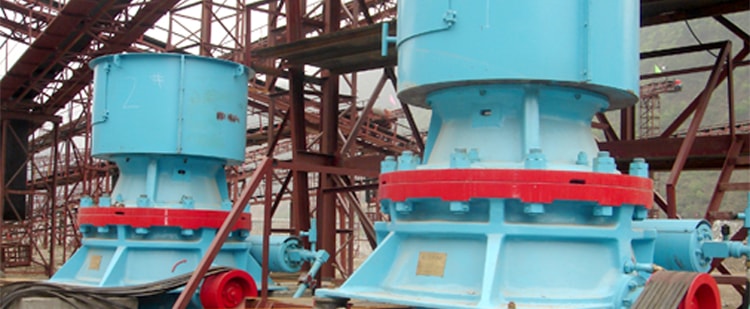

河南省生產案例
